［事例2］高電圧基板のアートワーク＋基板作製

更新日：2025年10月31日

お客様からのご要望

初めて高電圧基板を開発するお客様からご相談を受け、弊社主体で基板設計値などのご提案をさせて頂きました。

高電圧基板での空間距離（※1）、沿面距離（※2）は、

などによって決まりますが、本基板では、遵守すべき規格は明確には無いケースだった為、機能、性能、安全性を満足するように、弊社主体で提案を行い、お客様と調整のうえ、

JIS C1010-1 表7 沿面距離

汚染度2、CTI値175以上より

他ブロック間：10mm

Low-Highブロック間：フォトカプラ部を除き、13.6mm

と決定しました。

出力部FETは、

並列接続のため、配線インダクタンスが同等になるように、対称な配置・配線にしています。

また、フォーミングを行い、ドレイン及びソースと他pinの空間距離を確保するようにしました。

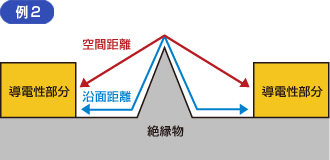

※1、※2 ）空間距離、沿面距離とは

測定、制御及び研究室用機器の空間距離及び沿面距離は、JIS　C1010等で規定されています。

空間距離 : ２つの導電性部分間の、空間を通る最短距離

沿面距離 : ２つの導電性部分間の、絶縁物の表面に沿った最短距離
